三相不平衡自动调节装置

三相不平衡自动调节装置

    LSPC 电力电子式三相不平衡自动调节装置由我公司研发制造。装置主要由主控开关、SVG补偿器单元、通讯单元组成,补偿容量根据配变容量的大小而定,一般按配变容量的30%。补偿单元控制器通过电流传感器实时检测变压器输出侧电流,并分析判断系统是否处于不平衡状态,同时计算达到平衡状态时所需要的补偿电流,并控制逆变器产生电流注入到回路中,使电流从大的相转移到小的相,最终使三相电流达到平衡状态。

三相不平衡自动调节装置

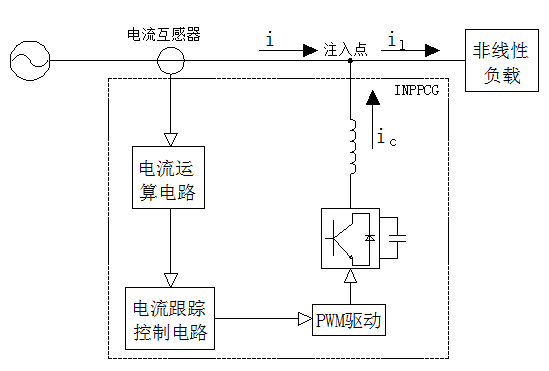

图1:LSPC电力电子式三相不平衡自动调节装置工作原理

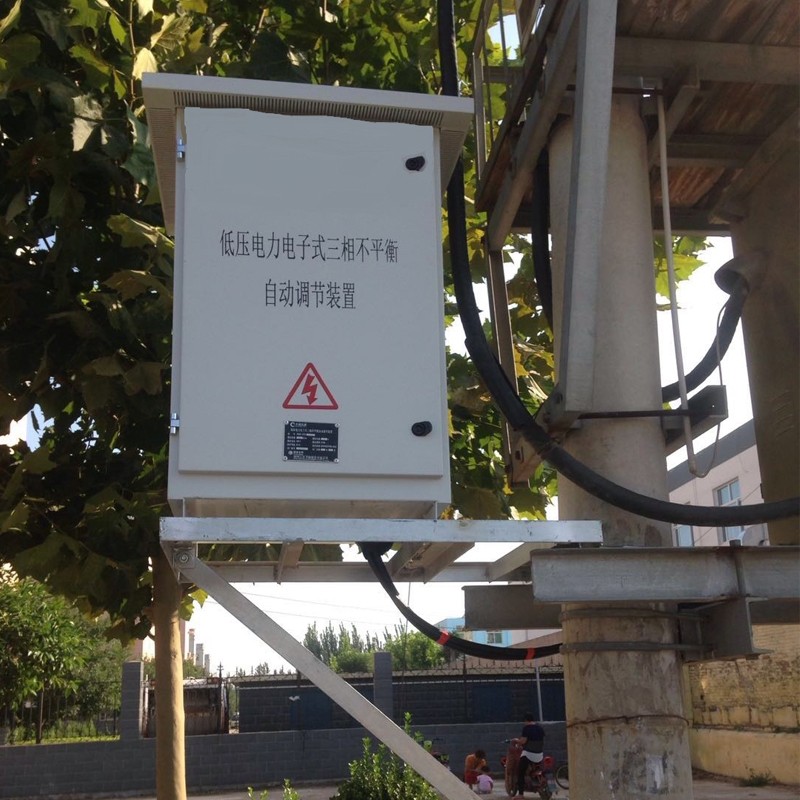

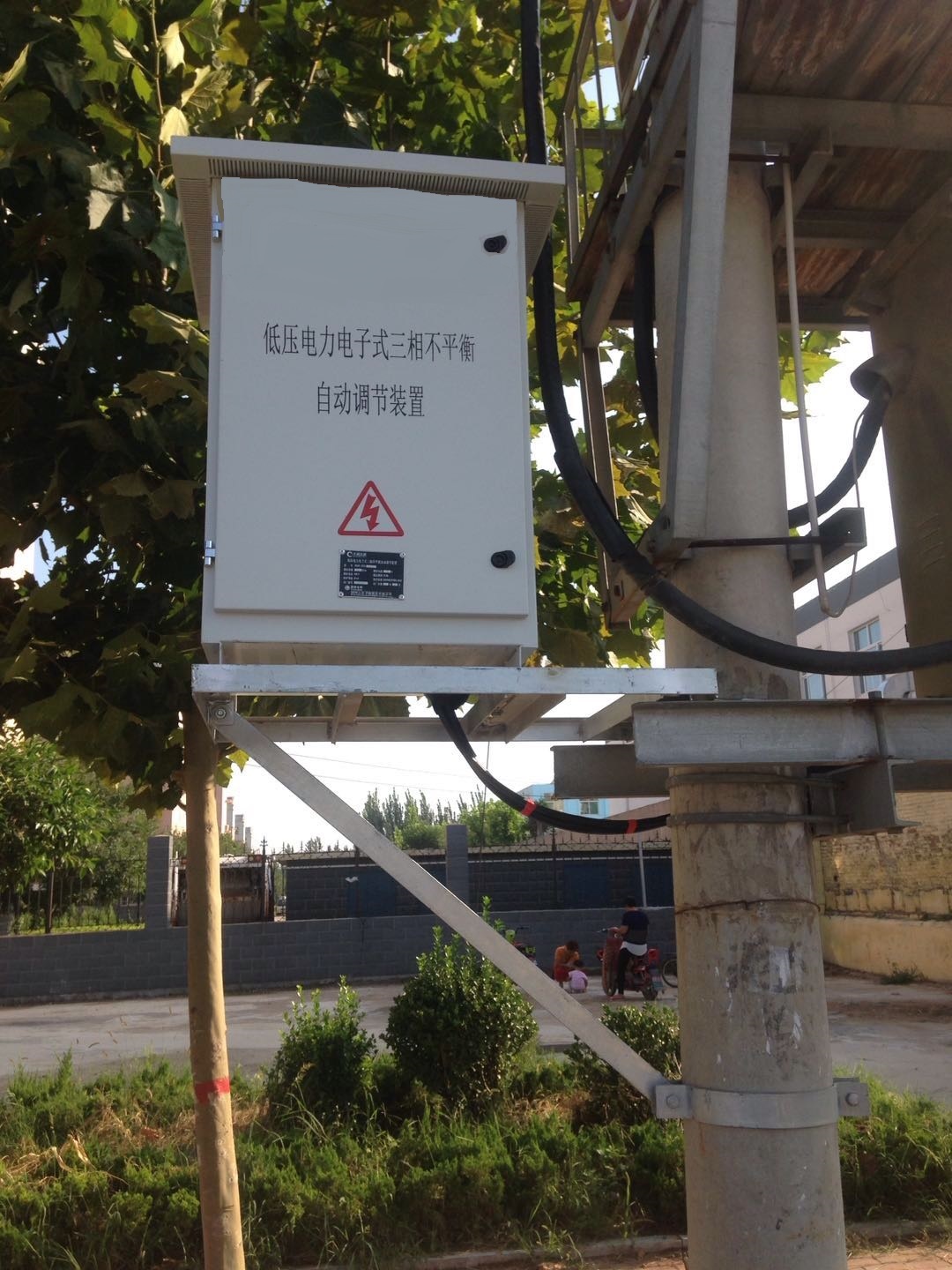

三相不平衡自动调节装置图2:装置现场
