高压固体绝缘真空开关柜

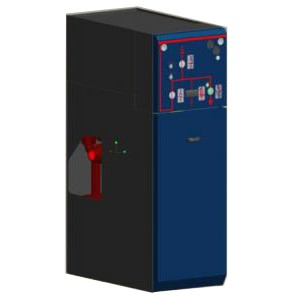

    IUP-12型高压固体绝缘真空开关柜是以固体材料作为主绝缘体,真空介质作为灭弧介质,采用浇注、固封等技术把真空灭弧室及其导电部件有机结合起来,通过操作机构的运动来实现分、合负荷电流或短路电流,隔离负荷等功能,从而实现对供配电系统的控制和对设备、人身安全的保护;该产品具有结构简单、体积小、无毒、无污染、绿色环保等优点,符合全球绿色产品的发展理念,因此,该产品必将取代现有的SF6气体绝缘和空气绝缘产品。

1、产品特点

    IUP-12型高压固体绝缘真空开关柜是以固体材料作为主绝缘体,真空介质作为灭弧介质,采用浇注、固封等技术把真空灭弧室及其导电部件有机结合起来,通过操作机构的运动来实现分、合负荷电流或短路电流,隔离负荷等功能,从而实现对供配电系统的控制和对设备、人身安全的保护;该产品具有结构简单、体积小、无毒、无污染、绿色环保等优点,符合全球绿色产品的发展理念,因此,该产品必将取代现有的SF6气体绝缘和空气绝缘产品。

    结构特点:

    ■体积:450x850x1350

    ■隔离断口不可见

    ■有熔断器方案

    ■双断口隔离开关

    ■独立的接地开关

    ■有妨凝露设计

    ■有泄压口及泄压通道

    ■单元独立,不共箱

    ■母线系统采用绝缘母线

    ■理论上可以无限扩展

    ■熔断器有辅助接地

2、符合标准

    本产品符合以下标准: GB3906《3~35KV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》,IEC60298《额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备》,DL/T404《户内交流高压开关柜订货技术条件》标准。

3、 应用领域

    Ø 应用场所
    IUP-12型高压固体绝缘开关柜适用于交流50HZ、20kV的电力系统,广泛应用于工业及民用电缆环网及供电末端。 特别适用于以下场所:城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、中小型电厂、医院、体育场、铁路、隧道等等电气设备的保护和控制之用。

    Ø 正常使用条件

    海拔高度≤1000m

    环境温度:-25℃-45℃,最大温差≤25℃

    相对湿度:日相对湿度平均值不超过95%

    月相对湿度平均值不超过90%

    抗震能力:地面水平加速度≤0.4m/s2

    地面垂直加速度≤0.2m/s2

    ※无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所。
